挪威花4.7亿打造SR 银行的新总部大楼

木结构办公大楼

Norwegian SR Bank Park Offices

放眼全球,混凝土和钢材一直是建筑结构材料的首选,但近十年来,木结构又重新成为热门的 建筑材料,木材本身是一种可再生资源,除了无污染外其自然的花纹和色彩更赢得了很多设计师们的青睐。

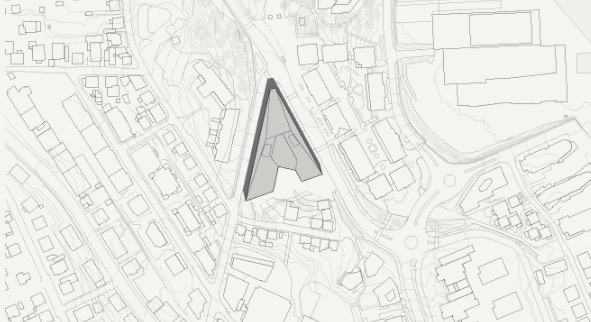

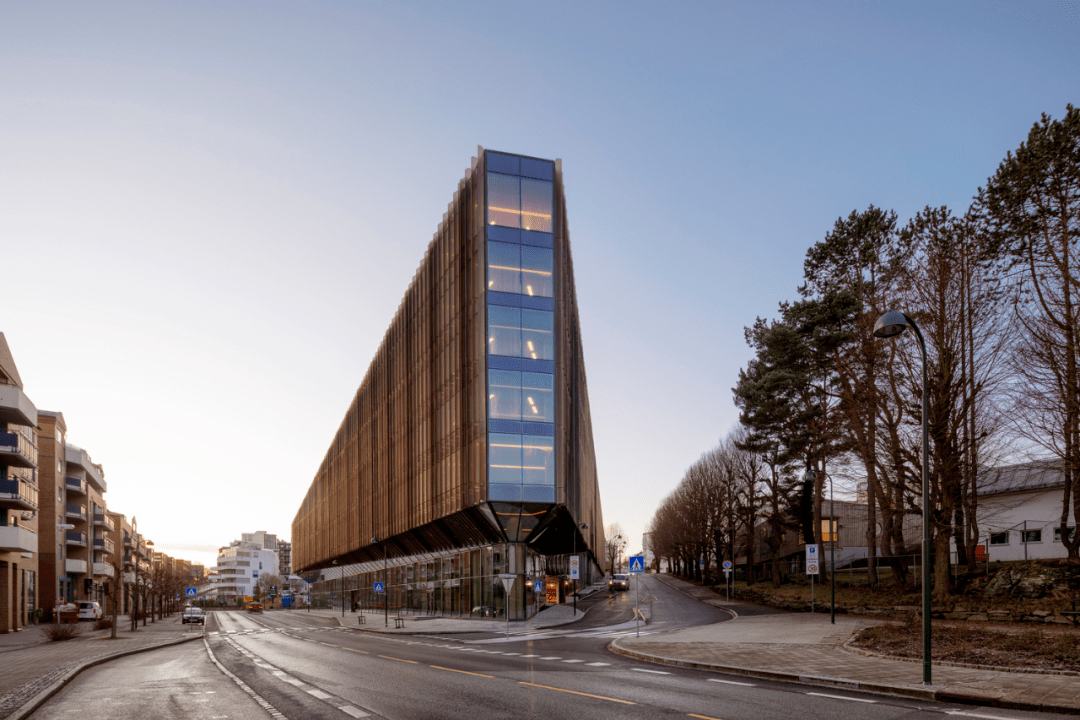

挪威 SR 银行的新总部就是一个全木结构的建筑。占据了街区的整个三角地段,虽是欧洲最大的木制建筑之一。但是建筑体量确保了建筑物与城市环境相匹配。

屋顶朝向附近的住宅倾斜,以免遮盖住周边的住宅,也很好的开启了新旧之间的对话。

整个项目的建筑部分由 Helen & Hard/SAAHA 设计,结构由 Degree of Freedom Engineers,Creation Holz/Hermann Blumer 设计,占地面积为 22500㎡,造价 6.5 亿挪威克朗(约 4.7 亿人民币)。

主创建筑师NjålUndheim

事务所从2008年一直专注于木构建筑,积累了很多独特的方法用木材设计空间和环境,一些项目因在木结构建筑领域的创新性得到业内的高度认可。

SR 银行总部大楼共分为上下两个结构,地面主体结构面积为 13200㎡,共 7 层,地下面积为 9000㎡。

起初为了说服业主使用木结构,设计师带着银行的管理团队去德国、奥地利和瑞士参观一些木结构建筑典范,最终才确定了设计方案。

△剖面模型

内部复杂的木结构由 Creation Hols 和 Hermann Blumer 公司完成。玻璃幕墙与温暖的木质内饰形成鲜明对比。

△木结构

LVL 是 Laminated Veneer Lumber 英文简称,是以原木为原料旋切或者刨切制成单板,经干燥、涂胶后,按顺纹或大部分顺纹组坯, 再经热压胶合而成的板材。

△施工过程

框架结构构件并没有用常规的钢连接件来连接固定,而是通过 3500 个 80mm 厚的榉木螺栓锁住,楼板则采用 CLT 正胶胶合木,有利于加强建筑物的稳定性。

前台接待区,设在主入口楼梯的旁边,全木结构创造真实而独特的空间▽

从主入口进入建筑内部就是中庭,中庭内的木质开放走廊与三角形的建筑体量形成呼应▽

大楼内最吸引人眼球的是蜿蜒穿梭的楼梯设计,这也是中庭空间的一大亮点。四个木结构楼梯轴,沿着每一层立面和 CLT 楼板的层压榉木的连续边梁来加固。

这也是中庭空间的一大亮点。四个木结构楼梯轴,沿着每一层立面和 CLT 楼板的层压榉木的连续边梁来加固。

复杂的造型配合原木的装饰,在这个7层的共享空间形成一个完整的声场,时不时请来音乐家现场演奏也有很好的声音效果。

音乐会表演现场 ▽

建筑首层至三层使用的梁柱,均为 LVL,由德国 Pollmeier 公司向挪威 Moelven Limtre 公司提供 40mm 榉木旋切单板,后者再进行胶合加工。

其他楼层则使用由本地生产的胶合木来完成,工厂总共交付了 1900 立方米的 CLT(交叉层积材)、1100 立方米的胶合木和 600 立方米的榉木 LVL( 层积单板木材)。

所有墙体和楼板,根据 750 张施工装配图,通过 67000 颗螺栓连接固定,孔洞的允许误差仅为 0.1 毫米,预制的胶合木构件也都达到了极高的标准。木材的使用于建筑而言是具有可持续性的,它既减少了施工时间,又使建筑物的元件易于拆卸和重新用于其他目的。

这些垂直的玻璃片包括三层:一层透明玻璃,一层铜棕色玻璃,中间夹一层遮阳膜。玻璃由 OKALUX 公司提供,不仅具有很高的防晒系数,而且能让强烈的阳光进入室内后变得温和柔美,避免大晴天里室内光影过于尖锐、明暗对比过大。
